specchio laser ad alta potenza

1, quali tipi di rivestimento metallico possono fornire l'uni- ottica?

l'uni-ottica offre principalmente quattro tipi di rivestimento, tra cui:

1) alluminio rinforzato con uv: ravg & gt; 85% da 250nm a 400nm

2) alluminio protetto: ravg & gt; 87% da 400nm a 800nm

3) argento protetto: ravg & gt; 95% da 400nm a 20um

4) oro protetto: ravg & gt; 98% da 650nm a 16um

2, quali sono le caratteristiche dello specchio con rivestimento metallico?

specchio rivestito metallico ha molte caratteristiche chiave di seguito:

ampio intervallo spettrale

non sensibile all'angolo di incidenza e allo stato di polarizzazione

a basso costo

non durevoli

riflettanza relativamente bassa

soglia di danno laser bassa

3, cosa può fare l'ottica per te?

specifiche comuni:

materiali di substrato: n-bk7, silice fusa, pyrex, vetro float

tolleranza dimensionale: +/- 0,1 mm

qualità della superficie: 60-40

parallelismo: 3 '

planarità: λ / 4 per 25mm a 633nm

smusso: protettivo

una superficie: rivestimento lucido e metallico

l'altra superficie: terra fine

Nota : l'alluminio è il film di riflessione metallico più utilizzato, da vicino a vicino a vicino, ha un'alta riflettività e bassa costo. l'argento ha una maggiore riflettività nella lunghezza d'onda visibile e del vicino infrarosso rispetto al film di alluminio, ma l'argento nel l'aria sarà rapida ossidazione, oscuramento dei colori, rende le prestazioni del film e la fermezza declinati rapidamente. il film d'oro ha un buona consistenza con alta riflettività nella gamma vicino, medio e lontano infrarosso, in grado di controllare la radiazione termica in modo efficace, ma è relativamente morbido, facile lividi, e dovrebbe prestare molta attenzione alla pulizia, e il costo è molto alto.

i lunghi filtri wavepass sono ideali per una vasta gamma di applicazioni, come il monitoraggio dei gas, la temperatura, il rilevamento, l'imaging termico e il rilevamento del movimento, ecc. I filtri lunghi del wavepass bloccano lunghezze d'onda più corte e trasmettono lunghezze d'onda più lunghe. il blocco può essere dovuto a riflettanza, assorbimento o combinazione. la trasmissione nella banda passante può essere migliorata con un rivestimento antiriflesso sulla seconda superficie.

1. germanio (ge)

germanio (ge) è il materiale preferito per lenti e finestre per sistemi di imaging ad infrarossi ad alte prestazioni nella banda di lunghezza d'onda di 8-12 μm. il suo alto indice di rifrazione rende ge ideale per sistemi di imaging a bassa potenza a causa della minima curvatura della superficie. l'aberrazione cromatica è piccola, spesso eliminando la necessità di correzione.

2. silicio (si)

il silicio (si) viene coltivato con tecniche di estrazione czochralski (cz) e contiene un po 'di ossigeno che causa una banda di assorbimento a 9 micron. Per evitare ciò, il materiale può essere preparato con un processo a zona galleggiante (fz). il silicio ottico è generalmente leggermente drogato (Da 5 a 40 ohm cm) per una migliore trasmissione superiore a 10 micron, e il doping è solitamente boro (tipo p) e fosforo (tipo n). dopo che il silicio drogante ha un'ulteriore banda di passaggio: da 30 a 100 micron che è efficace solo in resistività molto alta materiale non compensato.

il silicio cz è comunemente usato come materiale di substrato per i riflettori e le finestre a infrarossi nella regione di 1,5-8 micron. il una forte banda di assorbimento a 9 micron lo rende inadatto per le applicazioni di trasmissione laser a CO2, ma è frequente utilizzato per specchi laser a causa della sua alta conducibilità termica e bassa densità. applicazione come finestra, lente nel 1,5 - 8 um regione; specchio per applicazioni co2 laser e spettrometro.

zn multispettrale sotto intenso calore e pressione, i difetti all'interno del reticolo cristallino sono praticamente eliminati, lasciando a materiale trasparente con dispersione minima e caratteristiche di trasmissione elevate da 0,4 a 12 micron. questo materiale è particolarmente adatto per sistemi di apertura comune ad alte prestazioni che devono essere eseguiti su un'ampia lunghezza d'onda spettro.

specifiche:

materiale: zns multispettrale
tolleranza del diametro: --------------------- +0.0, -0.1mm
tolleranza di spessore: -------------------- ± 0.1mm
apertura chiara: ---------------------------- & gt; 85%
parallelismo: ----------------------------------- 3 minuti d'arco
qualità della superficie: ---------------------------- 80-50 scratch e dig
distorsione del fronte d'onda: -------------------- λ / 2 per 25mm a 633mm
smusso: ----------------------------------------- protettivo (& lt; 0,2mm x 45 °)
rivestimento: -------------------------------------- opzionale (non rivestito, rivestimento ar, ecc.)

4. materiale znse

znse è un materiale preferito per lenti, finestre, giunti di uscita ed espansori del fascio per la sua bassa assorbenza agli infrarossi lunghezze d'onda e la sua trasmissione visibile. per applicazioni ad alta potenza, è fondamentale che l'assorbimento di massa del materiale e la struttura interna dei difetti deve essere attentamente controllata, utilizzare la tecnologia di lucidatura con minimo danno e il vengono utilizzati rivestimenti ottici a film sottile di alta qualità. l'assorbimento del materiale è verificato mediante calorimetria laser a co2 a vuoto. il nostro reparto di garanzia della qualità fornisce su richiesta test e certificazione ottica specifica.

znse non è igroscopico e chimicamente stabile, a meno che non sia trattato con acidi forti. è sicuro da usare nella maggior parte dei settori industriali campo e ambienti di laboratorio.

finestre di fluoruro di magnesio applicabili per un'ampia gamma di spettro, trasmettono bene nella regione vuv alla linea dell'idroge lymanalpha e oltre ed è particolarmente utile per l'applicazione con laser ad eccimeri.

è resistente agli shock meccanici e termici, alle radiazioni ed è chimicamente stabile.

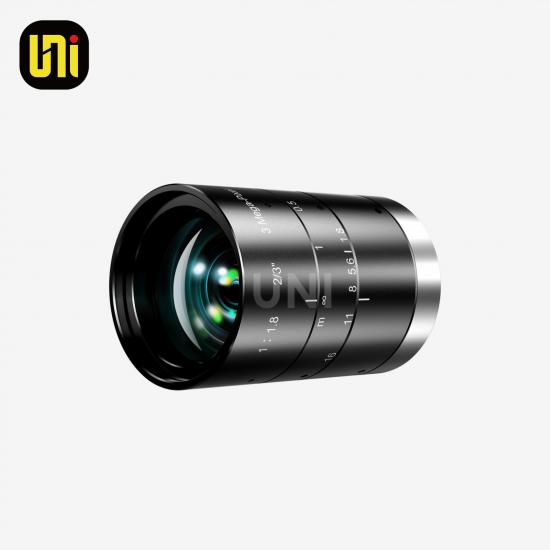

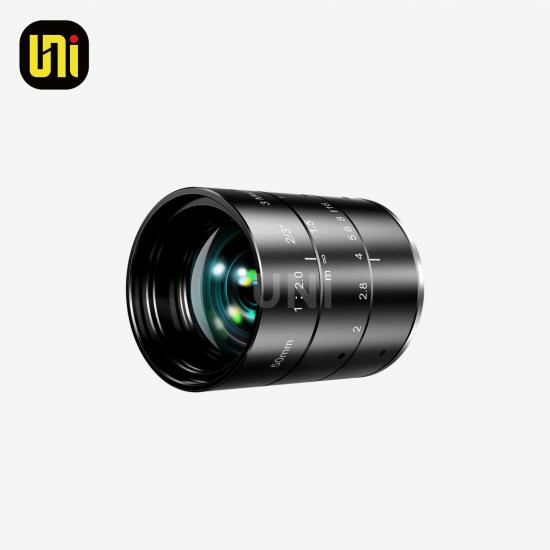

Caratteristiche del prodotto:

· Elevata illuminazione relativa e contrasto elevato
· Bassa distorsione ed eccellente luminosità degli angoli

· Alta risoluzione

· Compatibile con fotocamere da 1" e 1,1" 12MP

Informazioni sul prodotto: Su richiesta sono disponibili progetti personalizzati.
